概述

     轮廓仪一般由传感器、驱动箱、电子信号处理装置、计算机系统等组成（见图1）。

轮廓测量仪校准

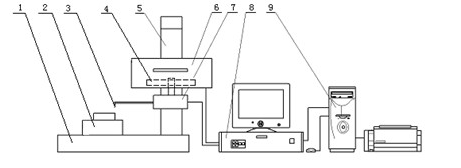

1—底座；2—工作台；3—触针；4—基准导轨；5—立柱；

6—驱动箱；7—传感器；8—电子信号处理装置；9—计算机系统。

     图1 接触（触针）式表面轮廓测量仪示意图

     其工作原理是:仪器的触针在被测轮廓表面滑移,传感器通过锐利触针感受被测表面的几何形状变化，并转换成电信号。该信号经放大和处理，再转换成数字信号贮存在计算机系统的存贮器中。计算机对此原始轮廓的数字信号进行数字滤波，并计算其参数。轮廓仪可用于测量各种机械零件素线形状和截面轮廓形状。如：凸出量、曲面曲率半径、直线度、平行度、倾斜度、角度等。

      计量特性

     各部分部件相互作用：轮廓仪各活动部件运动应平稳、灵活，无卡滞、跳动和爬行等现象；紧固部件作用有效、可靠；可调部分应满足测量要求。

     静态测量力。

     基准导轨直线度。

     轮廓垂直分量（Z轴）示值误差。

     轮廓水平分量（X轴）示值误差。

     半径测量示值误差。

     半径测量重复性。

     角度测量示值误差。

     角度测量重复性。

     以上计量特性的最大允许误差：

     ——校准时，由用户规定；

     ——验收检验时，按照合同规定。
