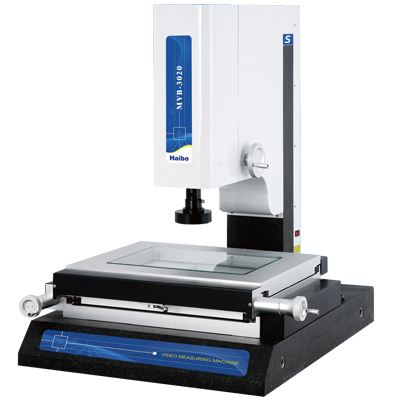

影像仪的工作原理：

由高倍光学显微镜将被测物放大成像，再经CCD系统将放大的像传到计算机，然后通过计算机软件生成完整的工程图。（检测包括工件的轮廓、表面形状的尺寸、角度等）生成的图可以由Word、Excel、Dxf等形式存在。影像测量仪也可以视为实时检测设备，如果仪器配置符合产品要求，就不会有图像滞后现象产生。工作台大小一般由工件而定。

在工作原理上，全自动、半自动、手动测量仪有一定区别。全自动影像测量仪是在CNC影像仪基础上发展而来的光学非接触测量仪，其功能更强大、精度更高、操作也更加便捷。全自动影像测量仪可以学习并记忆对焦、选点、功能切换、人工修正、灯光匹配等过程，可自动完成边缘提取、对焦、匹配以及测量合成、影像合成等。这就提高了工作效率，节约了成本。

   影像仪在操作过程中，要注意以下事项：
1.工件吊装前，要将探针退回原点，为吊装位置预留较大的空间；工件吊装要平稳，不可撞击影像测量仪任何构件。
2.正确安装零件，安装前确保符合零件与测量机的等温要求。
3.建立正确的坐标系，保证所建的坐标系符合图纸的要求，才能确保所测数据准确。
4.当编好程序自动运行时，要防止探针与工件的干涉，故需注意要增加拐点。
5.对于一些大型较重的模具、检具，测量结束后应及时吊下工作台，以避免影像测量仪工作台长时间处于承载状态。
