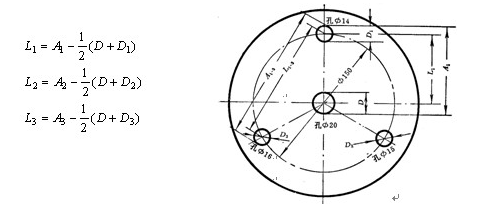

如要检验图3-7所示夹具的三个孔(  14、 15、 16 )在  150 圆周上的等分精度。

     检验前，先在孔  14、 15、  16 和  20内配入圆柱销(圆柱销应与孔定心间隙配合)。

     等分精度的测量，可分三步做：

     1用0～25mm的外径百分尺，分别量出四个圆柱销的外径D；D1 ；D2 和D3。

     2用75～100mm的外径百分尺，分别量出D与D1 ；D与D2  ；D与D3  两圆柱销外表面的最大距A1、A2和A3。则三孔与中心孔的中心距分别为：

而中心距的基本尺寸为150÷2＝75mm。如果L1、L2 和L3都等于75mm，就说明三个孔的中心线是在  150mm的同一圆周上。

     3 用125～150毫米的百分尺，分别量出D1与D2 ；D2与D3 ；D1与D3两圆柱销          外表面的最大距离A1-2、A 2-3 、和A1-3。则它们之间的中心距为；

     比较三个中心距的差值，就得三个孔的等分精度。如果三个中心距是相等的，即L1-2= L2-3=L1-3 ；就说明三个孔的中心线在圆周上是等分的。
