水平仪的使用和仪器校正方法
日期:2018年10月13日 / 人气: / 来源:www.zk813.com
电容式电子水平仪校正计量的1/2误差不大于最小量程挡的1个数;
电感式电子水平仪的零位误差不大于最小量程挡的1/2个分度值。
检定前'对电容式电子水平仪,使用调零旋钮,将其调整到水平零位;
对电感式电子水平仪'可在小角度检查仪上先进行增益和平衡的调整。
仪器校正电子水平仪平工作面的零位误差在o级平板上检定。
检定前将平板在纵横两个方向上大致调至水平位置'然后将电子水平仪放置在平板上,
并旋至最小量程挡,使电子水平仪底工作面的长边和短边紧靠定位块,
待示值稳定后,在电子水平仪上读数得。
水平仪调转1800'仍置于原位'读数得口z,则仪器校正受检电子水平仪的零位误差按下式计算:零位误差(a1=a2)/2
电子水平仪V形工作面的零位误差,应用适当直径的心轴检定。
检定时,将心轴稳固的安置在o级平板上’电子水平仪放置在心轴上,以上述相同的方法进行检定。
检定电容式电子水平仪V形工作面的零位误差前,
电子水平仪绕心轴横向倾斜+-50时'其示值的变化量应不大于受计量检定电子水平仪最小量程挡的10个数.
使用水平仪应先行检查,先将水平仪放在平板上,读取气泡的刻度大小,然后将水平仪反转置于同一位置 ,再读取其刻度大小,若读数相同,即表示水平仪底座与气泡管相互间的关系是正确的。否则,需用微调螺丝调整直到读数完全相同,才可作测量工作。若想检查水平仪精度,可用正弦杆和量块组成的已知角度大小。同时,欲测量较大倾斜角也可配合正弦杆与水平仪共同使用。

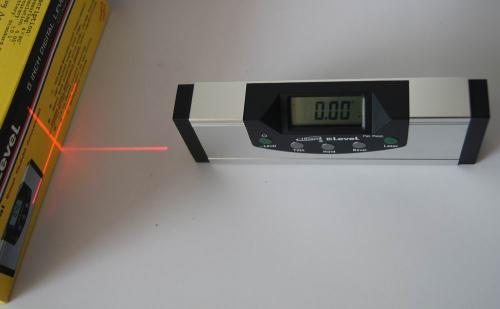

水平仪-电子水平仪 电子水平仪电子式水平仪,它用来测量高精度的工具机,如NC车床、铣床、切削加工机、三次元量床等床面,其灵敏度非常高,若以测量时可左右偏移25刻度计算,测量工件只在一定的倾斜范围内均可测量。电子水平仪的主要原理有电感式和电容式等两种。根据测量方向不同还可分为一维和二维电子水平仪.
电感式原理:当水平仪的基座因待测工件倾斜而倾斜时,其内部摆锤因移动所造成感应线圈的电压变化。电容式水平仪其测量原理为一圆形摆锤自由悬挂在细在线,摆锤受地心重力所影响,且悬浮于无摩擦状况。摆锤的两边均设有电极且间隙相同时电容量是相等,若水平仪受待测工件所影响而造成,两间隙不同距离改变即产生电容不同,形成角度的差异。
作者:LX
