1.目的

确保测量人员明白使用方法正确操作,避免损坏检测工具,提高测量结果的准确性。

2.说明

用于测量圆孔直径或槽宽,有特殊要求除外。

3. 操作步骤:

1. 使用针规时,戴上手指套或手套,以防生锈。

2. 选择适当的针规,多次测量,直到全通全止为准,取数值应取“全通”,“全止”值。

3. 将针规垂直工作,自动穿入孔径,即“全通”,针规于工件中不能掉落,即为“全止”。

4. 使用针规时,不可掉落地面,不要碰撞到针规。

5. 测量完,需给针规打防锈油,放入针盒。

4. 圆孔直径测量及判断方法:

下限判定(入值):(例如¢0.70±0.05mm

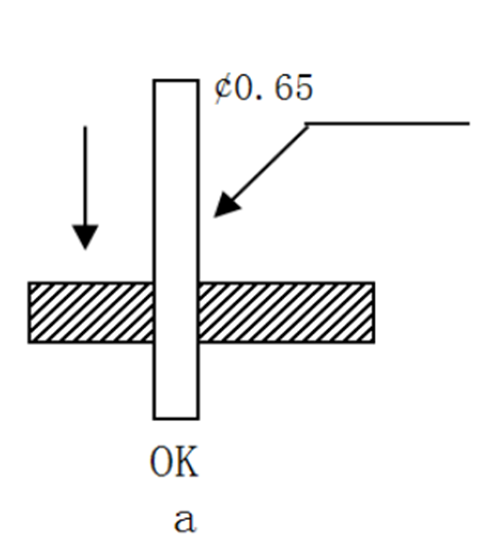

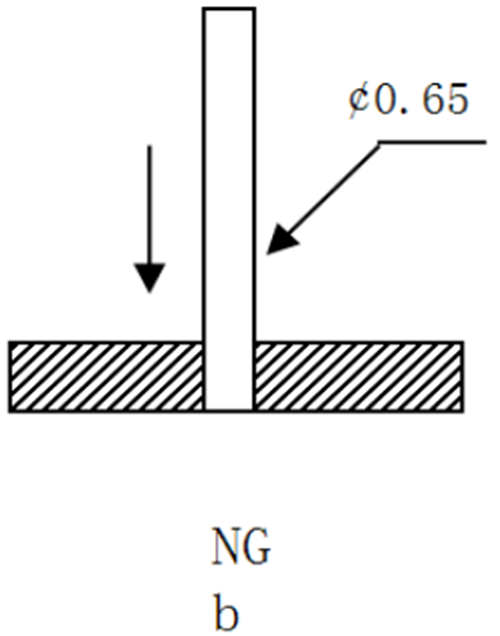

¢0.65的针规能自由通过或通过后被卡住时则OK(如图a),如果¢0.65的针规能进入孔内,但在底部被挡住时(如图b),轻轻敲动部品,如针规又能继续通过时也判定此孔OK;如果不能继续下落时,判定此孔NG;但还需仔细观察针规的进入情况,看是否因为孔底批锋原因引起;如果因有批锋引起孔径偏小,还必须追加一个避开批锋的测量值,其孔的入值为通到批锋处的最大值,以供作为修模与否的参考。

针规测量孔径的方法针规测量孔径的方法

5.注意事项及保养:

1.使用时,必须戴上手套,不可用手触摸针规,防止生锈。

2. 使用前,先将针规油擦拭干净再用。

3.测量完后,必须打油,放入针规盒内。

4.不可碰撞或掉落地面。
