外夹式超声波流量计的仪器校准方式和安装注意事项
日期:2018年12月14日 / 人气: / 来源:www.zk813.com
中科小编带你了解一下外夹式超声波流量计的仪器校准方式和安装注意事项
对于现场安装外夹式超声波流量计数量多、范围较广的用户来说,最好配备一台同类型的便携式超声波流量计,用于校准现场仪表。
一是坚持一装一校,对每一台新安装的外夹式超声波流量计在安装调试时进行校准,确保选位好、安装好、测量准。
二是对在线运行的外夹式超声波流量计发生流量突变时,要利用便携式超声波流量计进行及时校准,查清流量突变的原因,弄清楚是仪表发生故障还是流量确实发生了变化。
这样就可以监测外夹式超声波流量计的使用状况,进而可以检查到问题,再进行维护。

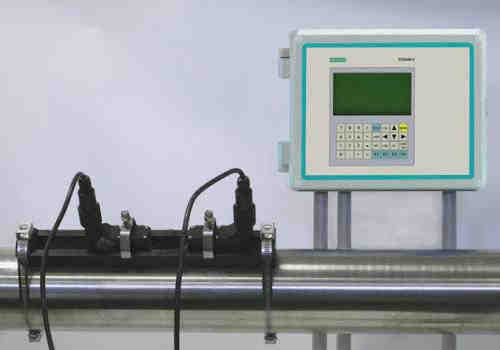

外夹式超声波流量计主要应于管道内的流体测量,是一种既方便准确性与稳定性都很好的流量测量仪表,不过要让外夹式超声波流量计能够更好的发挥自己的功能,还需要掌握外夹式超声波流量计在管道中的安装方法,对于安装与使用时需要注意那些方面的问题,其实是有许多细节性的东西需要我们去掌握,本文针对该仪表安装与使用时的注意点,通过具体的操作予以说明。
1、测量管道比较老旧的工矿,尽量不要使用2声层(V法)安装传感器,应选用1声层(Z法),这样的安装方法,对外夹式超声波流量计的流量传感器发出的超声波,很容易被对测的流量传感器接收,而外夹式超声波流量计主机的信号强度得到保证,并能保证高精度的测量值。
2、在测量新管道时,当遇到有油漆或渡锌管道的时候,可以用粗纱先处理管道表面,然后再用细纱继续处理,这样保证外夹式超声波流量计的流量传感器安装点光滑、平整,外夹式超声波流量计的流量探头可以良好的与所测量管道外壁接触。
3、当管道是竖直向上的走向时,如果管道内的流体是自下向上流的,可以测量,如果液体是自上而下的流,这个管道是不适合做流量数据采集的。
4、另外在对某管道进行流量数据采集前,一定要自己去测量管道的外周长(用卷尺)、壁厚(用测厚仪)、管道外壁的温度(表面温度测量仪)等。
5、除去安装段内保温层和保护层,并把换能器按装处的壁面打磨干净。避免局部凹陷,凸出物修平,漆锈层磨净。
6、对于垂直设置的管道,若为单声道传播时间法仪表,传感器的安装位置应尽可能在上游弯管的弯轴平面内,以获得弯管流场畸变后较接近的平均值。
7、外夹式超声波流量计的传感器安装处和管壁反射处必须避开接口和焊缝。
8、外夹式超声波流量计的传感嘎啦安装处的管道衬里和垢层不能太厚。衬里、锈层与管壁间不能有间隙。对于锈蚀严重的管道 ,可用手锤震击管壁,以震掉壁上的锈层,保证声波正常传播。但必须注意防止击出凹坑。
9、外夹式超声波流量计传感器工作面与管壁之间保持有足够的耦合剂,不能有空气和固体颗粒,以保证耦合良好。
10、另需注意在供暖管道中选用外夹式超声波流量计并不是一个优化选择,仅适用于临时测量,如果时间长了,耦合剂随着冷热变化会产生变质乃至失效,绑带由于热胀冷缩会变松,探头也会松动,也有可能受冷热影响导致探头内部换能器(晶片)脱胶从而导致信号下降甚至无法测量,因经,如果一定要选超声波流量计那么好较选用插入式或管段式的比较可靠,推荐另选电磁式流量计则更为合适。
作者:中科小编
