校准目的：

为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书。

校验范围：

本作业指导书适用该仪器的使用操作。

职责:

工艺组: 负责仪器定期校验

实验室：负责仪器设备保养，作业指导书编写

使用者：按照作业指导书使用仪器

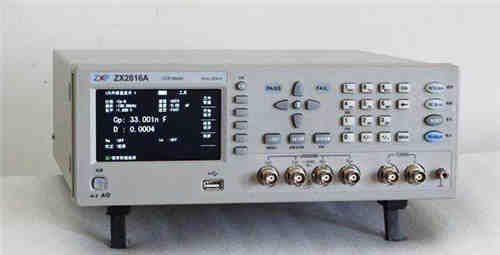

仪器参数:

1.可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D.

2.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒.

3.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±.

操作步骤：

仪器校准，仪器销售，计量检测,第三方计量检测机构，CNAS

1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟,待机内达到平衡后，进行正常测试.

2.测试参数选择, 使用“参数”键选择L、C、R，单位如下：

L：uH、mH、H（连带测试器件Q值）

C：pF、nF、uF（连带测试器件D值）

R：Ω、kΩ、MΩ（连带测器件间Q值）

3. 使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.

4. 选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.

5. 清“0”功能

5.1. 通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性.

5.2. 仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.

5.3. 可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”.若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”.

仪器校准，仪器销售，计量检测,第三方计量检测机构，CNAS

操作注意事项

1. 电源输入相线L，零线N应与仪器电源插头上标志的相线、零线相同.

2. 将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD四个测试端.HD、HS对应一组，LD、LS对应一组.

3. 仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场,以免对测量产生干扰.

4. 仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头.

5. 仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.
