无线综合测试仪的仪器校准方法

校准无线综合测试仪所需要的主要仪器设备
信号发生器频率范围100kHz一2.7GHz,包含数字调制功能
频谱分析仪100kHz一gGHz以上,带相位噪声测量功能
矢量信号分析仪或者是带数字解调功能的频谱分析仪频率计(可选)
微波功率计
功率衰减器
功率放大器800MHz一2刀GHz,输出功率100w
谐波滤波器
定向藕合器,sooMHz一27GHz,最大功率100W
射频衰减器
数字多用表
网络分析仪(可选)
音频分析仪(可选)

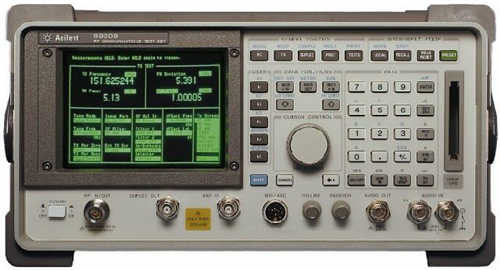

无线电综合测试仪的主要生产厂家为美国Agielnt公司,德国R/s公司和日本Anritsu公司等著名公司。
仪器校准的主要项目有以下内容。
一、仪器外观检查
仪器外观检查包括,应有说明书,原仪器校准证书,以及全部配套附件;仪器各旋钮、开关、按键等应安装牢固,调节正常,仪表显示屏应该工作正常,调节正常,仪器不应有影响电气性能的机械损伤。
二、仪器自检
仪器自检功能检查包括仪表开机自检,仪表诊断检查,仪表外部线路环接自检检查等诸多方一面,具体的自检项目应根据不同仪器来进行。
三、参考晶体振荡器功能测量和检查
数字通信仪表中,内部参考晶体振荡器是仪器重要的一部分,参考晶体振荡器指标包括输出信号频率准确度测量,开机特性测量,输出信号幅度测量,外参考信号源输人同步功能检查等项目。
1.参考晶体振荡器输出信号准确度
测量采用频率计或者是具有高稳晶振的频谱仪来测量,如果频谱仪没有高稳晶振,可以采用外接同步信号来提高基准频率准确度。
2.内部参考晶体振荡器开机特性测量
晶体振荡器开机特性的测量所采用的标准仪器为具有高稳晶振的频率计或者是频谱分析仪,标准仪器的参考晶体振荡器必须要比待测晶体振荡器高一个数量级,如果不能满足此要求,可以采用外接高稳参考信号来提高基准频率准确度。
3参考晶体振荡器输出信号幅度的测量
参考晶体振荡器输出信号幅度的测量可以采用频谱分析仪,测量接收机,或者是数字示波器进行测量,但是必须要注意正弦信号的有效值与峰一峰值之间的幅度转换联系。
4.参考晶体振荡器外同步功能检查
参考晶体振荡器外同步功能检查应根据仪器的技术说明书的要求,输人给定要求的频率(有时频率不止一个)、波形(方波或者是正弦波)和幅度的外同步信号,检查此时内部参考晶体振荡器输出频率与外输人信号的偏差程度。

无线电综合测试仪的使用方法

1.综合测试仪测试前的附件准备

　　（1）稳压电源。用户要对电台和对讲机进行规范的测量，为了得到准确稳定的功率读数，都要求使用外部稳压电源供电，这样可以排除由于电池容量不足或老化造成的大电流输出电压变化直接影响功率输出的情况。为此，需要为不同型号的手持对讲机准各对应型号的借电板，如果没有咸品可以利用电池盒进行改装。

　　（2）测试连接线，包括射频电缆和音频电缆。射频电缆应该选用衰减小、线体柔软的产品，电缆不宜过长、过细（—般要求高品质低损耗-5或-7的电缆或专用的测试电缆），电 缆两端连接器的类型应该与综合测试仪和发射机天线端口相匹配，尽量少用转接头，减少插入损耗。音频电缆主要用于将接收机的音频信号输入到综合测试仪中，以测定在规定信 噪比下接收机的实际灵敏度。音频电缆的另一主要作用是将综合测试仪输出的标准音频信号输入发射机的话筒，以便检测发射机的调制特性。音频测试电缆如果没有现成商品，可 以使用具有屏蔽结构的细电缆自制，或者利用对讲机的耳机话筒改制。

　　2.综合测试仪的配置

　　在使用综合测试仪前应该对仪器进行配置设定，一般在仪器说明书中有详细的说明。通常需要设定频率计的计数精度，功率计、信号源等数值的单位（W、dBm、uV、dBuV等）， 信号发生器的调制方式（AM/FM调制形式及宽度）和调制音调频率，还需要进行屏幕显示测量项目的布局配置和语言选择等。

　　按照说明书，综合测试仪在正式工作前应该有充分的预热时间，使基准器件进入稳定期，这样能减少测量的误差。同样，被测的对讲机也应该预热，—般没有特殊说明，被测试 对讲机应开机10分钟以上再测，这可以使对讲机内部的频率合成器工作趋于稳定，这样测得的发射频率误差等指标才与对讲机实际工作情况接近。很多朋友喜欢一开机就直接测量 ，此时仪器和被测对讲机都没有进入稳定状态，测量误差很大。

　　3.对讲机的频率、功率测试

　　该测试属于发射特性测试。第一步，用测试电缆将对讲机的天线输出口与综合测试仪主信号I/O端口连接。注意，对讲机的输出功率应该小于综合测试仪承受的最大功率。如果测 试对讲机发射功率过大，可以串入衰减器。第二步，在综合测试仪上选择TX发射测试模式，按下对讲机的PTT发射键，就能在综合测试仪屏幕上看到实际的发射频率和发射功率。如 果是通过衰减器连接的，那么测得的频率数值不受影响，测得的功率数据应该算上衰减器的衰减量。大部分综合测试仪的频率显示有两种模式，一种是直接显示发射频率，另一种 是预设参考频率，然后显示误差数值。对于要出检测报告的用户，显然后一种直接显示误差的数值更为直观。

　　4.对讲机的调制度测试

　　该测试也属于发射特性测试。第一步，对讲机的天线输出口通过测试电缆与综合测试仪主信号I/O端口连接。第二步，将标准音频参考信号输入对讲机。将音频发生器输出端通过 电缆连接到对讲机“MIC in”口。参考音频可以来自单独的音频发生器，也可以利用综合测试仪的对应音频AF输出。第三步，在综合测试仪上选择TX发射测试模式，按下对讲机的 PTT发射键，就能在综合测试仪屏幕上看到调制频偏的数值了。在很多对讲机维修店里，我们可以看到不少朋友嫌音频连接线麻烦，直接对着对讲机大声讲话，然后看综合测试仪上 显示出来的最大数值，这样操作不够规范，测得的数据只是—个大概。

　　5.对讲机的频谱测试

　　该测试属于发射特性测试。第一步，对讲机的天线输出口通过测试电缆与综合测试仪主信号I/O端口连接。第二步，在综合测试仪上选择频谱测试模式，并设置中心频率、span（ 扫宽）、VBW、RBW。对于常规FM对讲机信号，SPAN（扫宽）可以设为1 MHz或3OOkHz，VBW/RBW可以设为1 kHz或3kHz。第三步，按下对讲机的PTT发射键，就能在综合测试仪屏幕上 看到频谱图，并可以适当调整参考电平，以便观察。第四步，将中心频率设置到测试频率的2倍频和3倍频处，测量这些倍频谐波的抑制情况。此外，还可以在主频发射周围使用较 大的span（扫宽），观察是否有明显的带外辐射。限于很多综合测试的频谱功能比较弱，建议有单独频谱仪的用户将此项测试在专业频谱仪上进行。

　　6.对讲机的接收灵敏度测试

　　该测试属于接收特性测试。第一步，将对讲机的天线输出口通过测试电缆与综合测试仪主信号I/O端口连接。第二步，用电缆将对讲机的音频输出（耳机输出或外接扬声器输出） 与综合测试仪的信纳比仪的音频输八端口连接，并调节对讲机输出适当的音量。第三步，在综合测试仪的信号发生器上设置测试频率。第四步，逐步减小信号发生器的输出信号幅 度，同时注意信纳比仪上信噪比数值的变化，当信噪比劣化到预设水平时，信号发生器输出的电平幅度就是对讲机的接收灵敏度。在很多对讲机维修店里，我们可以看到不少朋友 嫌音频反馈连接线麻烦，直接靠耳朵听对讲机扬声器中的音频信号来判断信噪比，这显然不够科学。
