偏摆仪的操作规程和校准测量步骤
日期:2019年03月18日 / 人气: / 来源:互联网

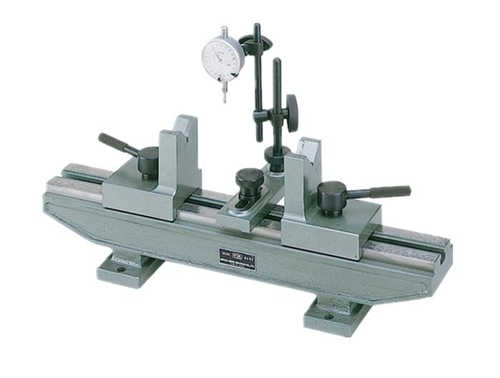

偏摆检查仪主要用于检测轴类,盘类另件的径向,圆跳动和端面圆跳动。产品设计新颖,美观大方,精度高操作极为方便。检测回转体各种跳动指标的必备仪器。
本仪器除能检测圆柱状径向跳动和端面跳动外,安装上相应的附件,可用来
检测管类零件的径向和端面。
1.莫氏2号顶尖60°锥面对莫氏锥的径向圆跳动小于或者等于0.005mm
2.顶尖轴线在100mm范围内对导轨的平行度(水平垂直方箱)小于或者等于0.006mm
3.被测零件最大直径: 270mm
4.测量长度: 300mm.500mm.1000mm.1500mm.2000mm.
使用操作规程
1.偏摆检查仪是精密的检测仪器,操作者必须熟练掌握仪器的操作技能,精心地维护保养,并指定专人使用。
2.偏摆检查仪必须始终保持设备完好,设备安装应平衡可靠,导轨面要光滑,无磕碰伤痕,二顶尖同轴度允差应在L=400MM范围内a向及b向均小于0.02MM。
3.工件检测前应先用L=400MM检验棒和百分表对偏摆仪进行精度校验,在确保合格后,方可使用。
一. 工件检测时,应小心轻放,导轨面上不允许放置任何工具或工件。
二. 工件检测完工后,应立即对仪器进行维护保养,导轨及顶尖套应上油防锈,并保持周围环境整洁。
三. 应指定专人于每月底对偏摆仪进行精度实测检查,确保设备完好,并做好实测记录
偏摆检查仪的颜色
偏摆检查仪一般选用绿色和蓝色(也可以按用户要求)
测量步骤
⑴将零件擦净,置于偏摆仪两顶尖之间(带孔零件要装在心轴上)使零件转动自加,但不允许轴向串动,然后固紧二顶尖座,当需要卸下零件时,一手扶着零件,一手向下按手把L即取下零件。
⑵将百分表装在表架上,使表杆通过零件轴心线,并与轴心线大至垂直,测头与零件表面接触,并压约缩1~2圈后紧固表架。
⑶测量应在轴向的三个截面上进行,取三个截面中圆跳动误差的最大值,为该零件的径向圆跳动误差。
端面圆跳动的测量
⑴将杠杆百分表夹持在偏摆检查仪的表架上,缓慢移动表架,使杠杆百分表的测量头与被测端面接触,并予压0.4mm测杆的正确位置。
⑵转动工件一周,记下百分表读数的最大值和最小值,该最大值与最小值之差,即为直径处的端面跳动误差。
⑶在被测端面上均匀分布的三个直径处测量,取其三个中的最大值为该零件端面圆跳动误差。
作者:中科小编
